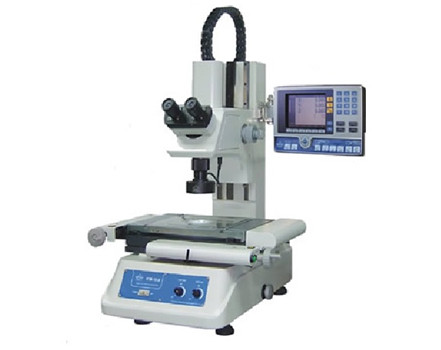

臺灣萬濠工具顯微鏡VTM-4030G用于電子組件、精密模具、精密刀具、彈簧、塑料、橡膠、油封止閥、照相機零件、汽車零件、PCB加工等方面......
品牌：臺灣萬濠
價格：根據配置詳細報價
13889943666
以二維測量為主，亦可作三維輔助測量。還能以目鏡標準片做比較測量，測量螺紋的節距、外徑、牙角、尺形及切削刀具等工件尺寸或外形輪廓進行顯微放大測量，檢測工件的表面狀況，測量角度、長度等。
還可作為觀察顯微鏡，用相對測量法檢查工件表面粗糙等非接觸測量為目的的各種精密機械。
零件
彈簧
五金
合金刀具
VTM系列影像工具顯微鏡具有多種數據測量、顯微放大、顯示、輸入和輸出等數據處理功能。
以二維測量為主，亦可作三維輔助測量。還能以目鏡標準片做比較測量，測量螺紋的節距、外徑、牙角、尺形及切削刀具等工件尺寸或外形輪廓進行顯微放大測量，檢測工件的表面狀況，測量角度、長度等。
可采用Windows圖像窗口的專用測量軟件QMS3D-M進行自動尋邊操作，無需編程，只要鼠標點擊即可測量，簡單方便易行。
|
其 它 參 數 |
產 品 規 格 |
||||
|
|
VTM-1510 VTM-1510G VTM-1510F |
VTM-2010 VTM-2010G VTM-2010F |
VTM-2515 VTM-2515G VTM-2515F |
VTM-3020 VTM-3020G VTM-3020F |
VTM-4030 VTM-4030G VTM-4030F |
|
X向行程 |
150 |
200 |
250 |
300 |
400 |
|
Y向行程 |
100 |
100 |
150 |
200 |
300 |
|
Z向行程 |
150 |
150 |
200 |
200 |
230 |
|
金屬臺尺寸 |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
|
玻璃臺尺寸 |
210×160 |
260×160 |
306×196 |
350×250 |
450×350 |
| 數顯分辨力 | 0.0005 | 0.0005 | 0.0005 | 0.0005 | 0.0005 |
|
示值誤差(μm) |
E1XY=(2.5+L/100) |
||||
|
外形尺寸 （長×寬×高） |
540×667×850 |
540×667×850 |
800×675×920 |
800×675×920 |
950×750×1050 |
|
儀器重量 |
100 |
110 |
135 |
140 |
220 |
