萬濠臥式投影儀CPJ-3020W

臺濠萬濠臥式投影儀CPJ-3020W用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。檢測各種復雜工件的輪廓尺寸和表面形狀，如模具、沖壓件、螺紋、齒輪等......

品牌：臺灣萬濠

價格：根據配置詳細報價

全國熱線

13889943666

product presentation

product presentation

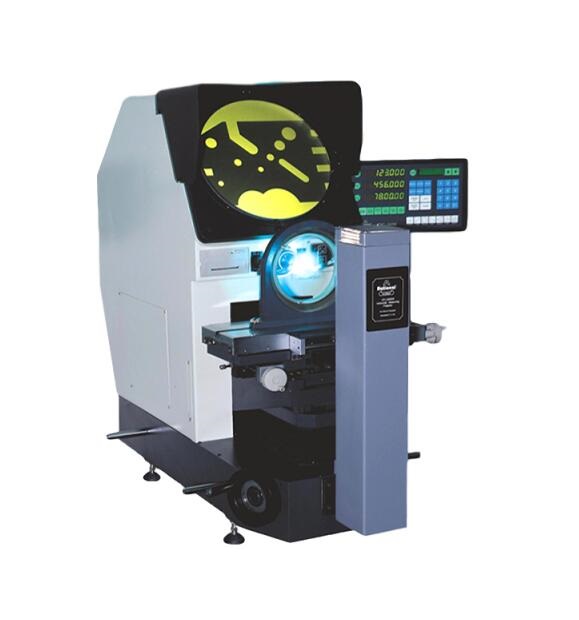

萬濠投影儀CPJ-3020W

臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率?？蓪⒈粶y(cè)工件的輪廓、截面和表面形狀準確的成像到投影屏上，最適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。

technical parameter

product details

: 03多功能數顯表
儀器配有腳踏開關和多功能數據處理表DC3000,數據輸出和采樣十分方便，使測量更快捷，效率更高。

technical parameter

型號		CPJ-3020W		CPJ-4025W
X軸坐標行程		200		250
Z軸坐標行程		100		150
工作臺尺寸		400×150		450×200
擺動范圍		±15°		±15°（可特制至±25°）
數顯分辨力(μm)		0.5
示值誤差(μm)		X、Y軸: (2.5+L/100). Z軸: 3.5+L/50 (L為被測物體長度，單位：mm)
X軸坐標行程		75 (調焦)		100 (調焦)
重量		160		240
尺寸		1090×830×1010		1215×646×1210
投影屏	尺寸	Ф 300		Ф 400
	旋轉范圍	0~360°
	旋轉分辨力	1’ or 0.01°
物鏡(CPJ-3020W)		放大倍數	10× (選)	20× (選)	50× (選)	100× (選)
		物方視場 (mm)	Ф30	Ф15	Ф6	Ф3
		工作距離 (mm)	77.7	44.3	38.4	25.3
物鏡(CPJ-4025W)	放大倍數	5× (選)	10× (標)	20× (選)	50× (選)	100× (選)
	物方視場 (mm)	Ф80	Ф40	Ф20	Ф8	Ф4
	工作距離 (mm)	93.7	103.9	95.1	65.7	35.0
數據處理系統		DC-3000多功能數顯表，全中文顯示，可做多點采樣，坐標旋轉。點、線、圓、距離、角度測量
儀器照明		透射： 24V/150W 鹵素?zé)簟?反射：21V/150W鹵素?zé)?/td>
儀器附件		微型打印機(選)、光學尋邊器(選)、M2D-CPJ軟件(選)等——詳情請見投影儀附件說明
儀器電源: AC 100-240V 50/60Hz，總功率: 400W
