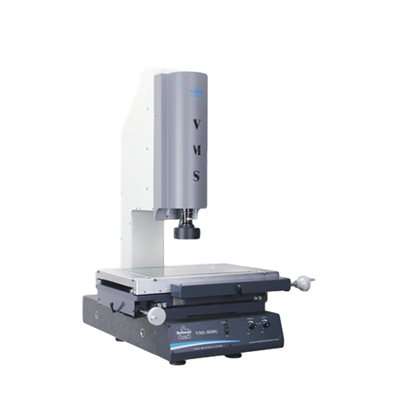

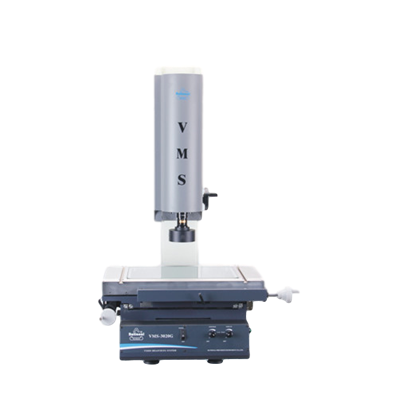

萬濠影像測量?jī)xVMS-2515G

臺灣萬濠影像測量?jī)xVMS-2515G適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。萬濠影像儀 VMS-2515G 特點 ： 1. 多種形式光源......

品牌：臺灣萬濠

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	萬濠影像測量?jī)x
型號	VMS-2515G
測量范圍	250*150mm
精度誤差	（2.5+L/100）μm
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述
product presentation

萬濠影像測量?jī)xVMS-2515G

適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。

萬濠影像測量?jī)xVMS-25150G特點：

1.多種形式光源，保證滿足多樣性測量要求；
2.多種數據處理、顯示、輸入、輸出功能；
3.工件擺正功能非常實用；
4.激光指示器方便對焦和定位；
5.腳踏開關與軟件配合，操作更簡便。

產品細節
product details

: 01T型槽工作臺
采用T形槽工作臺方便各種夾治具的安裝不受限制
（VMS-1510G除外）

: 02操作簡便
萬濠影像測量?jī)x自主開發QMS3D-M軟件,高清晰彩色攝像機,軟件輔助調光，便于使用者知道光是否飽和，腳踏開關與軟件配合操作更簡便。

: 03簡易測頭（選配）
實現高度輔助測量，光柵尺分辨率為0.5um?？蛇x配十字線、DC3000數顯表、Renishaw簡易測頭、同軸光鏡頭、電腦。

: 04激光指示器
萬濠影像測量?jī)x可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量

技術參數
technical parameter

工作臺	型號	VMS-1510G	VMS-2010G	VMS-2515G	VMS-3020G	VMS-4030G
	金屬臺尺寸	354×228	404×228	450×280	500×330	606×466
	玻璃臺尺寸	210*160	260*160	306*196	350*250	450*350
	運動行程	150×100	200×100	250×150	300×200	400×300
Z軸升降行程		150（特殊訂購達300,VMS-4030G可訂購至400）
截面原點一致性誤差(μm)		G型：E₀≤30（Z軸升降行程每100mm）;
X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm)
影像系統	G型
	1/3”彩色CCD攝像機
	變倍鏡頭倍率：0.7X~4.5X
	視頻倍率：26.6~171X
	物方視場：8.1mm~1.3m
	表面光源與透射光源均用LED，亮度可調
