三豐圓度儀RA-120P

三豐圓度儀RA-120操作簡單、小巧輕便，用于車間生產線旁邊。具有全面特征分析的小型圓度測量儀，能適應各種不同工件的測量......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	日本三豐圓度儀
型號	RA-120P
測量范圍	±1000µm
精度	(0.04+6H/10000)µm
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

三豐圓度儀RA-120P

操作簡單、小巧輕便，用于車間生產線旁邊。

具有全面特征分析的小型圓度測量儀，能適應各種不同工件的測量
超出了一般工作用途，這臺小型圓度測量儀能針對使用優先級提供眾多的用戶友好特征，比如更大測量范圍的檢測器，帶有大屏幕LCD 的易于理解的操作屏，更易于調心和調水平的DAT 功能等。
實現了更加有效的測量及分析類型歸類的功能其數據分析完全可以滿足實驗室圓度測量儀的要求，檢出器的測量范圍寬達±1000μm，

精密旋轉工作臺具有很高的旋轉精度。

三豐圓度儀RA-120P具有內置于主機的專用處理器與控制面板，用以控制設備操作

機臺特點：

● D.A.T（數字調整臺）功能有助于進行調節，如調心和調水平，

   并大大減少了初步設置操作所需的時間。

● 提供的功能，可與更高級別的型號想比美，如Z軸配有數字標尺。寬范圍檢出器和連續內/外徑測量

● 三豐圓度儀RA-120P采用大型號LCD控制面板，操作面板上的圖標是用戶操作更簡便，帶有熱敏打印機

● 使用表示幾何公差的圖標，如圓度和同軸度，只需按下所需圖標和開始按鈕就能開始測量

什么是 D.A.T. (數字調整臺)功能？

•內置操作面板上的圖標使用戶操作更簡便。

•主機內部包含電子元件，而外形小巧輕便。

•使用表示幾何公差的圖標，如圓度和筒軸度。只需按下所需圖標和開始按鈕就能開始測量。

• 主機集成電子元件，實現了外形小巧輕便的設計。

•提供的功能，可與更高級別的型號相媲美，如Z軸配有數字標尺、寬范圍檢出器和連續內/外徑測量。

• R O U N D P A K , 采用Windows操作系統進行高級分析的數據分析程序。

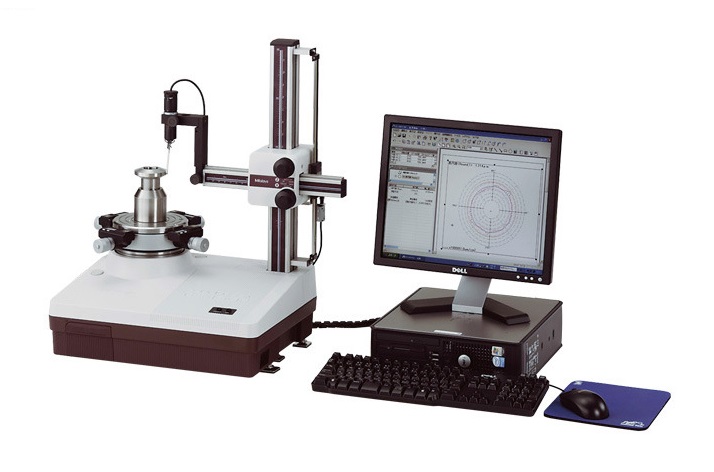

產品圖片

PRODUCT DISPLAY

技術參數

technical parameter

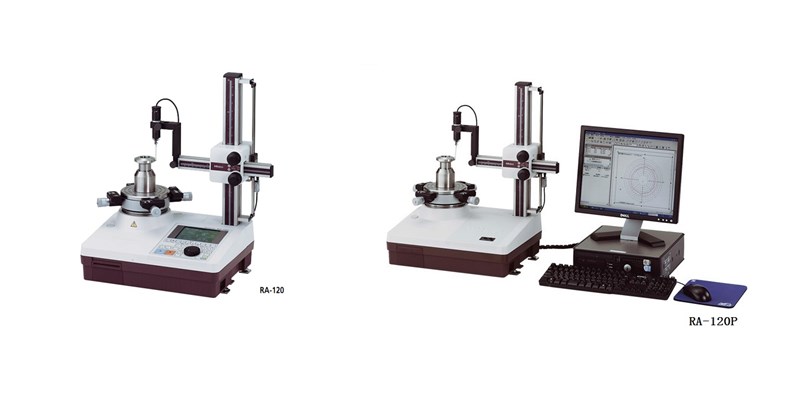

型號			RA-120	RA-120P
旋轉臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.04+6H/10000)µm H: 為測量高度 (mm)
		軸向	(0.04+6X/10000)µm X: 到旋轉工作臺軸的距離 (mm)
	旋轉速度		6rpm
	工作臺有效直徑		ø150mm
	調心范圍		±3mm
	調水平范圍		±1º
	最大測量直徑		ø280mm (ø380mm: 當檢出器變?yōu)榇怪狈较驎r(shí)，只能測量50mm以下的工件)
	最大工件直徑		ø440mm
	臺面最大承重		25kg
垂直移動	垂直移動		280mm 從工作臺臺面
	最大檢測高度		離旋轉工作臺面280mm (480mm: 檢出器支架反面安裝在垂直位置)
	最大檢測深度		ø30×100mm (深度), ø7×50mm (深度)
X軸	水平移動		165mm (–25mm - 140mm 包括工作臺旋轉中心)
檢出器1,2	測量范圍		標準: ±1000µm
	測力		100mN (± 30%)
	標準測桿		ø1.6 硬質合金
